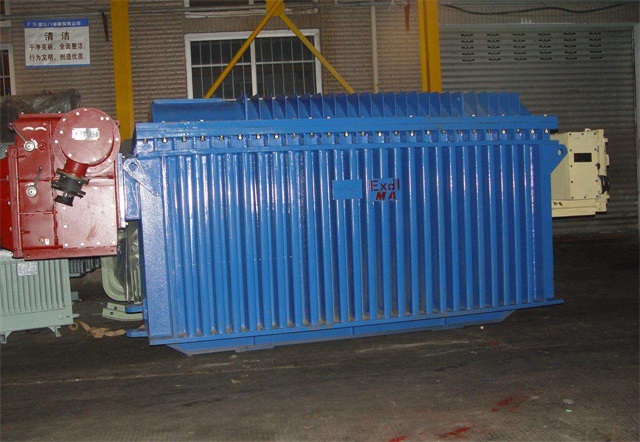

礦用變壓器是一種可移動成套供、變電設備。用以甲烷混合氣和煤塵等有爆炸危險的礦

　　歸類

　　礦用變壓器專門用作煤礦電源變壓器。分成礦井一般型變壓器和礦井防爆型變壓器兩大類。

　　礦用一般型變壓器

　　用以煤礦含有煤塵和沼液則無爆炸危險的地方，供電力拖動和照明用電。這類變壓器為油浸式。其內部結構和工作原理與一般油浸式電力變壓器相同。關鍵區別就是機殼和出入線設備。

　　礦用一般型變壓器構造牢固，外觀偏矮。變壓器上端沒有儲油柜，油箱內油表面留出適當空間，防止機蓋上通氣口堵塞時油箱內產生過大的壓力。油箱的沖擊韌性能承受0.1兆帕的壓力且不發生永久變形。礦井變壓器高、低壓出入線都采用電纜接線盒，盒中灌注絕緣膠。

　　礦用一般型變壓器的容量有50、100、180、320千伏安等幾種。在變壓器原邊配有無勵磁調壓，調壓范圍為±5%;副邊線圈引出6個端子，能夠Y/△接，獲得690/400伏或1200/690伏。

　　礦井防爆型變壓器

　　用以煤礦含有爆炸危險的地方。這類變壓器多制成干試，關鍵結構特征是箱殼的所有接合面均按隔爆規定制做，能承受0.8兆帕的內部壓力。

　　礦用變壓器的容量一般有4千伏安和2.5千伏安兩種，專為電鉆、照明、信號等設施供電。它出入線是電纜根據出線套引出的。原邊的電壓有380伏、660伏兩種;副邊電壓一般為133伏。

　　容積在100千伏安以上Satons防爆型變壓器常和防爆型配電箱組成防爆型成套挪動變電站。其輸出電壓有400伏，690伏和1200伏,以適應煤礦用電設備的需求。為了適應礦坑運送，規定變壓器結構高度略低。那樣，鐵柱直徑能夠稍大些,一般使用冷扎硅鋼片。100千伏安及以上者一般為H級絕緣。

　　礦用變壓器用于改變交流電流大小，它適用于有甲烷混合氣和煤塵等有爆炸危險的煤礦中。將6KV,10KV電源轉換成400(380)、693(660)、1200(1140)、3450(3300)V煤礦井下所需的低壓電源。礦用變壓器機殼為全波紋，兩側開蓋式和上開蓋式結構，具備沖擊韌性高、溫度低、散熱效果好等優勢。鐵心選用優質低損耗硅鋼片，空載損耗低、空載電流小、低噪。礦用變壓器選用H級絕緣材料及先進的絕緣結構，熱穩定性好，可高溫下不斷超負荷運作。
